镀金厚度检测仪器是一款功能多样、性价比高的膜厚测试仪。它能够满足不同大小测试点的测试需求，并具备自动智能化的精准分析能力。
镀金厚度检测仪器技术参数与配置要求
测量覆盖层：3Li（锂）~92U（铀）
成分分析测量范围：从13号铝（Al）到92号铀（U）。
X射线管：采用铍窗口的钨靶射线管；管高压范围：5kV至50kV（可调），管电流范围：50μA至1000μA（可调）。
准直器滤光片：包含五种准直器和四种滤光片可供选择，支持动态切换。除了标准配置外，还可以根据需求定制其他规格。
X射线检测：采用Fast-SDD探测器；能够同时分析五层以上的涂层，并测量24种元素；可对不同涂层的相同元素进行检测（例如钕铁硼镀镍铜镍等）；镀层厚度通常在0至120μm之间（具体厚度因材料而异）；金属镀层的分析厚度可达0.0025μm；相对标准偏差（RSD）≤3%。
样品观察：高分辨率彩色 CCD 变焦摄像头；配备双激光定位装置，高度激光与变焦摄像头相结合，实现 25 到 200 倍的放大倍率。
仪器的外形尺寸为：宽485毫米×深588毫米×高505毫米。
样品室的尺寸为：430毫米（宽）× 400毫米（深）× 140毫米（高）。
移动轴：X/Y轴范围为100×100毫米；Z轴范围为0至140毫米。
Z轴行程为140毫米。
样品重量为3公斤，降低可达到10公斤。
X/Y平台移动重复：单向不超过10μm。
样品移动平台：100mm x 100mm，具有高多点测试的XY移动平台。
镀金厚度检测仪器的工作电源为交流220V±5V，建议使用交流净化稳压电源。
安全性：具备双重安全防护装置，包括防撞激光检测器和样品室门开关传感器。待机状态下无辐射，工作时辐射水平远低于国际安全标准，并配备软件联动装置。
镀金检测仪器的软件特点：
1: 界面操作要明确清晰
简约的设计使得操作员能够迅速掌握软件的基本功能。
2: 快捷键按钮设计方案
新增了日常镀层测量的快捷键设计按钮，能够快速进行检测，从而提高工作效率。
高清视觉窗口
可以清晰地观察到被检测样品的状态，用户可以通过ZI动对焦和移动快捷键来调节，以达到理想的观察效果。
4: 多通道数字光谱图界面
通过清晰展示被检样品的元素谱图，并结合解析谱图的技术，可以准确地计算出结果。
5: 测试结果的汇总与设计
可以迅速查找当前的测试数据，并生成测试数据，同时也能快速查询历史测试数据。

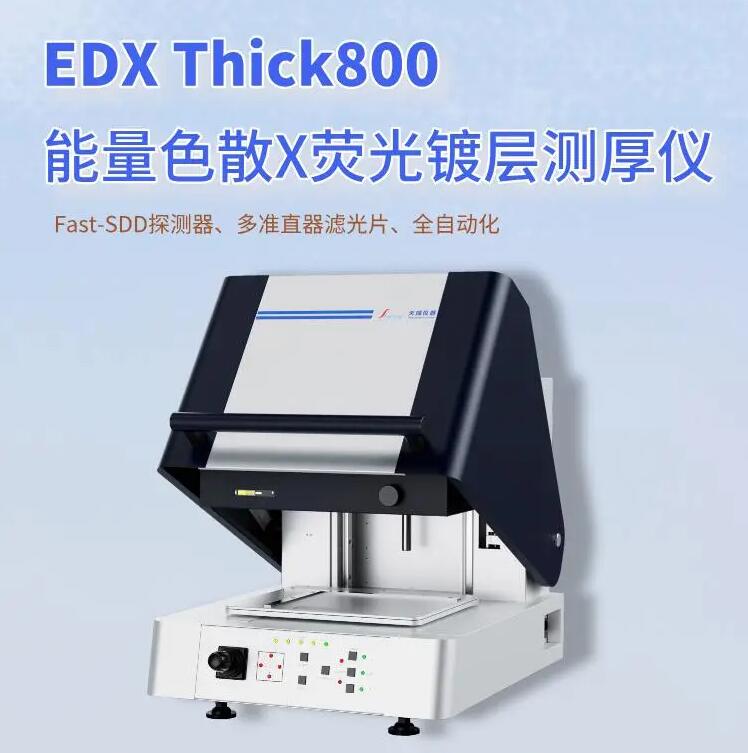

EDX Thick800的应用领域包括：
贴片电阻领域、电子电路领域、PCB电路板行业。
电子元件的主要特点是产品种类繁多，测试位置较小，并且存在许多异型件，通常采用镀镍、镀银、镀金和镀锡等表面处理方式。由于金属表面的电镀层的厚度和种类直接影响产品的质量，因此对厚度的管控十分严格。为确保检测的准确性和效率，通常选择X射线荧光镀层测厚仪来进行镀层厚度的测量。
